波峰焊實時監控

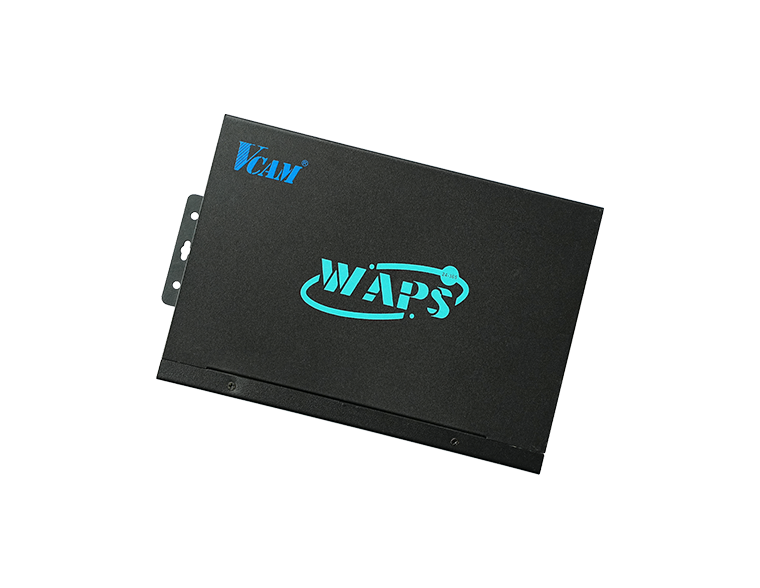

波峰焊爐溫實時監控系統
WAPS
智能化的波峰焊設備數字化管控解決方案 系統通過實時監測錫波溫度 鏈速 馬達轉速 氧含量等關鍵參數
結合可視化數據管理 確保每片PCB的爐溫曲線及觸錫時間可追溯 助力企業提升焊接質量與生產效率
-
產品價值
-
核心功能
-
適用場景
-
產品參數
-
相關資料
-
推薦產品
產品價值
質量可控
實時監測每片PCB的爐溫曲線與觸錫時間
確保焊接一致性 降低不良率
風險預警
自動報警異常參數 預防生產事故 減少停機損失
數據追溯
支持掃碼追溯與報表生成，滿足質量管理體系
（如SPC MES）需求
高效升級
無需改造設備 快速部署數字化管控能力 適配工業4.0
核心功能
可視化的波峰焊管理 持續監測每片PCB的溫度曲線以及觸錫時間
行業首家實現錫爐+錫波溫度雙溫度采集：錫缸溫度監控
部署一個耐高溫堅固外殼熱電偶 以及錫波主波及次波面溫度監控（VCAM首創）
錫波擾流馬達轉數監控（VCAM首創）
雙錫波的高度檢測
支持分段鏈速監控：最大支持4段分區鏈速監控
可選：紅外線檢測產品出板時的表面溫度
適用場景
產線實時監控：波峰焊爐溫 鏈速 振動等參數動態監測
質量分析：通過CPK、 SPC自動生成質量趨勢報告
遠程管理：遠程查看并控制生產線體 適配多廠區協同
工藝優化：基于歷史數據調整溫區設置 提升焊接良率
產品參數
| 精度 | 0.5℃ |
| 分辨率 | 0.1℃ |
| 儀器內部耐 溫工作范圍 | 0 -75℃ |
| 儀器采樣頻率 | 0.5S |
| 儀器工作溫度 | 15%-80% |
| 溫度數據范圍 | -0-450℃ |
| PC與數據采集器通訊方式 | TCPIIP |
| 熱電偶類型 | K型(定制長度) |
| 通道數 | 最大支持38個溫度點接入 |
| 尺寸 | 362mm*210mm*38mm(L*W*H) |
| 電源要求 | 24V DC@ 500mA |
| 錫缸熱電偶 | K型(定制，耐溫450℃) |
| 錫波熱電偶 | K型(定制，耐溫450℃) |
| 錫波馬達轉速 | 士1% |
| 傳感器精度 | 士1% |
| 含氧分析儀數據 | 0-10VDC |
| 輸入接口支持 | 0-10VDC |
| 鏈速傳感器 | 精度:±1%，分辨率:01cm，20-70℃℃工作范圍 |
相關資料
WAPS 波峰焊爐溫實時監控系統
